※ファイルのダウンロードは右クリックで「名前をつけてリンク先を保存…」
※造園・土木業者向け製品です

製品規格

品名	ネット材質	目合	仕上サイズ	仕様
NKツタネット®  P100BR	強力ポリエチレン糸 無結節網　ブラウン色	100mm×100mm	現場寸法仕立て 特注サイズ	強力PE糸680dtex/32本 φ8mm周囲ロープ　リング付 （金具類別売り）

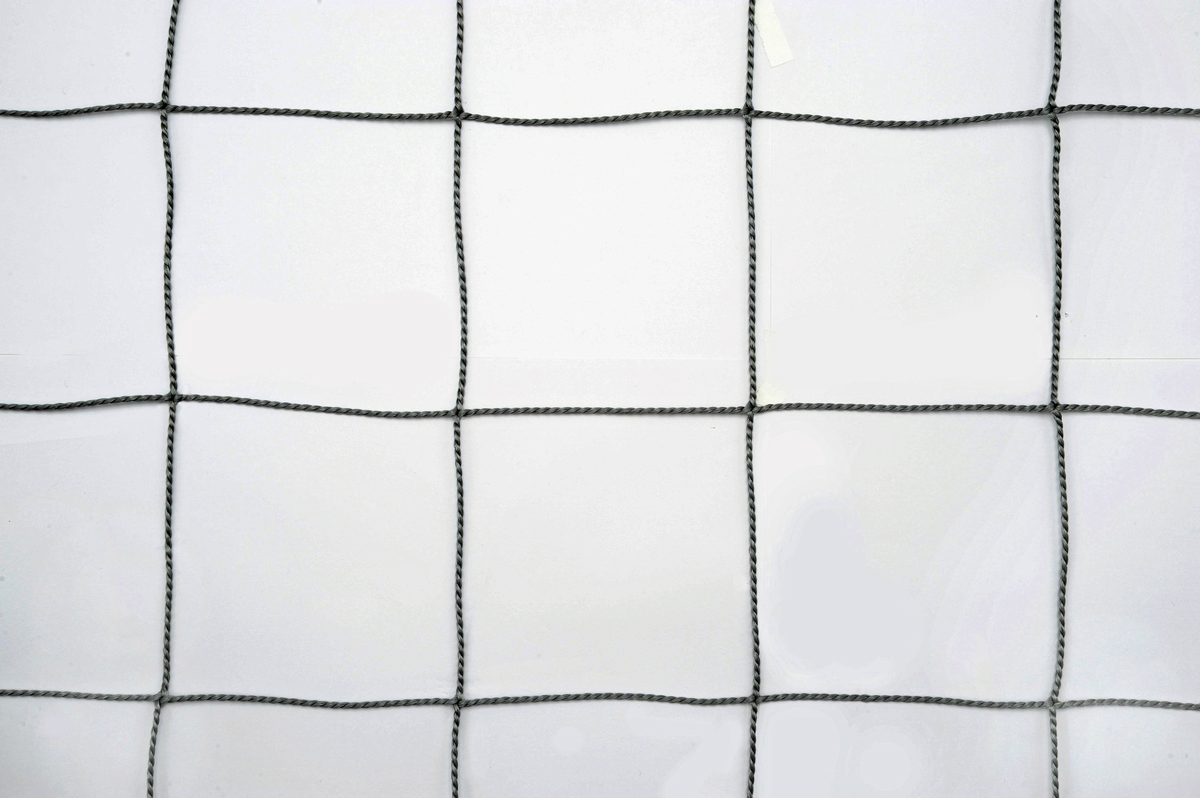

NKツタネット®  P100SL	ポリエチレン糸 無結節網　シルバー色	100mm×100mm	現場寸法仕立て 特注サイズ	PE糸660dtex/36本 φ8mm周囲ロープ　 リング付 （金具類別売り）
NKツタネット®             リベース P100R	エコマーク認定再生ポリエチレン糸 (リベース) 無結節網　ブラック色	100mm×100mm	現場寸法仕立て 特注サイズ	再生PE糸670dtex/36本 φmm周囲ロープ 　リング付 （金具類別売り）

※設計価格は縦横サイズにより異なります。　※リングなしも作製可能です。
※ネットは斜め(階段状)に繋ぎ目が入る場合がございます。ご了承ください。

製品説明

都市化が進むにつれ、コンクリート等の無機質な景観が増え、特に夏場は、ビルや自動車からの排熱、アスファルト舗装や建物表面の蓄熱などで、ビルの谷間の熱環境は悪化しています。
そのような熱の吸収蓄熱の増大、反射率の低下等(ヒートアイランド現象)を緩和するため、近年壁面緑化が推進されています。
構造物をカバーし植物の生育、伸長を促す『NKツタネット(つるものネット)』は、みなさまの生活環境に潤いをもたらすことになるでしょう。
参考文献：壁面緑化の施工と断熱効果について(日本自然環境専門学校)

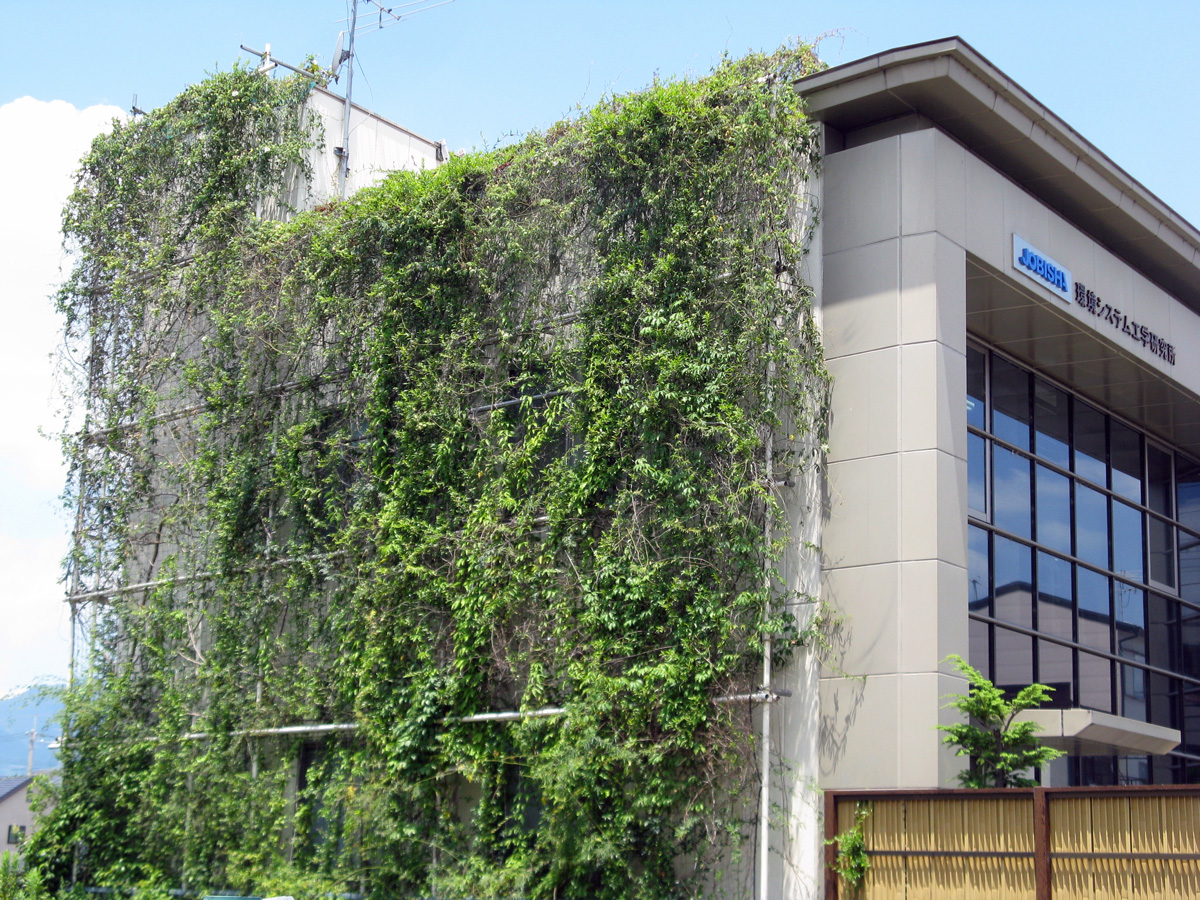

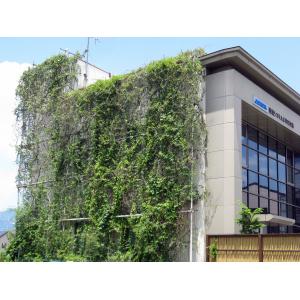

施工例

1. 壁面へドリルで穴を開けてコンクリートアンカーを取り付ける。
2. ワイヤーでツタネットを取り付ける。
3. 地面が有る場合は土壌改良を施しツタを植え付ける。
   地面が無い場合は植栽用のコンテナや植生土のうで生育基盤を用意して植えつける。
4. 植歳完了後充分に潅水する。
   ※現場状況・仕様によって方法は変わります。

施工手順

■コンクリート・ALC 共通
【手順１】 ドリルで下穴を開け穴の中をきれいにします。 注：ALCはt100mm以上に限ります。
■コンクリートの場合
【手順２】 下穴にコンクリートアンカーを入れます。	【手順３】 ハンマーで芯棒を打ち込みます。スリーブ面が開き、下穴の壁面に食い込んで固定されます。	【手順４】 ナットを締め付け、アイナットを取り付けます。
■ALCの場合
【手順２】 ターボアンカー用ビットをインパクトドライバーに装着し、ターボアンカーに挿入して面位置まで下穴にねじ込みます。ビットは回転させずに引き抜きます。	【手順３】 ターボアンカーの中にタップスター用ソケットでタップスターを締め込んで固定します。	【手順４】 φ65平座金を付け、ナットを締め付け、アイナットを取り付けます。
■コンクリート・ALC 共通
【手順５】 アイナットにシャックルでネットの四隅を仮止めする。	【手順６】 ターンバックルにワイヤーを取り付けます。ワイヤーの折り返しは40cm程度を目安として下さい。 ワイヤーの折り返しはワイヤークリップで固定します。
【手順７】 ネットを取り付けます。リングにワイヤーを通してネットを取り付けて下さい。クリップを調整し固定します。アイナットとターンバックルをシャックルでジョイントしターンバックルを調整して下さい。 （6mm〜8mmワイヤーの場合、ワイヤークリップがリングに通らないため、手順5の時点でネットのリングをワイヤーに通しながら施工します）		【リングなしの場合】 アイナットとターンバックルをシャックルでジョイントしターンバックルを調整し、ネットを取り付けます。４mmロープでネットとワイヤーを結束して下さい。

壁面緑化ネット用補助資材(ステンレス)

    CADデータが必要な場合は、FAXまたはメールにてお問い合わせ下さい。

※価格はサイズによって変動します。ご確認下さい。
金具類は別売りですご注意下さい。
